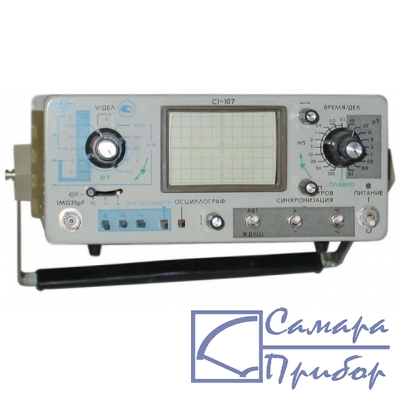

Фото С1-107|
Прибор складского хранения, цена с НДС:
по запросу
|
| Тип осциллографа | аналоговый, стационарный, осциллограф-мультиметр |
| Количество каналов | 1 |
| Полоса пропускания | 5 МГц |
| Синхронизация (запуск) | автоколебательный, ждущий |
| Встроенный прибор | мультиметр |
| Дисплей | лучевая трубка |
| Прочее | ** прибор складского хранения |
Осциллограф-мультиметр С1-107 предназначен для исследования формы электрических сигналов в диапазоне частот от 0 до 5 МГц путем визуального наблюдения и измерения их амплитуд в диапазоне от 0,02 до 120 В (с выносным делителем 1: 10 до 350) и временных интервалов от 0,4*10(Е-6) до 1,0 с в режиме осциллографа; измерения напряжений постоянного тока от 1*10(Е-3) до 1000 В, переменного тока от 1*10(Е-3) до 300 В, силы постоянного тока от 1*10(Е-6) до 1,999 А, активного сопротивления от 1*10(Е-3) до 1999 кОм в режиме мультиметра.
Прибор С1-107 относится к 111 классу точности ГОСТ 22737-77.
| Вертикальное отклонение | |
| Полоса пропускания | 0 - 5 МГц |
| Время нарастания ПХ | не более 70 нс |
| Коэффициент отклонения | 0,01 - 20 В/дел |
| Погрешность | ±(4 - 8)% |
| Входное сопротивление и емкость | (1±0,02) МОм, (35±5) пФ — прямой вход (1±0,02) МОм, 12 пФ — с делителем 1:10 |
| Горизонтальное отклонение | |
| Коэффициент развертки | 0,1 – 1х105 мкс/дел |
| Погрешность | ±(5 - 8)% |
| Режимы запуска развертки | автоколебательный, ждущий |
| Мультиметр | |
| Напряжение постоянного тока | 1х10-3 - 1000 В |
| Напряжение переменного тока | 1х10-3 - 300 В |
| Сила постоянного тока | 1х10-3 - 1999 мА |
| Активное сопротивление | 1х10-3 - 1999 кОм |
| Поддиапазоны во всех режимах измерения | 0,2; 2; 20; 200; 2000 |
| Параметры входа в режиме измерения постоянного и переменного напряжения | активное сопротивление — не менее 10 мОм емкость — не более 100 пФ |
| Общие данные | |
| Размер экрана | 40х60 |
| Количество каналов | 1 |
| Габариты | 245х111х360 мм |
| Масса | 4 кг |
