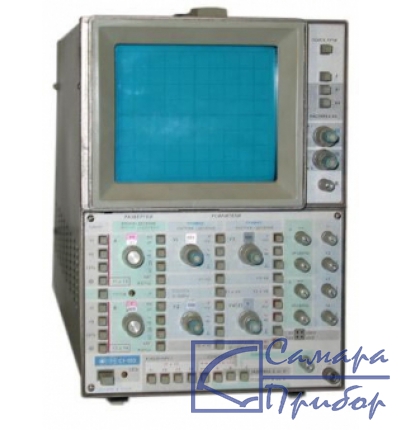

Фото С1-102|
прибор не поставляется
|
Осциллограф С1-102 универсальный предназначен для исследования формы и измерения параметров путем визуального наблюдения и фотографирования периодических и однократных сигналов с амплитудой 0,2∙10-3В-250В и длительностью 0,4∙10-6с-5с, а также для сопоставительного изучения формы двух сигналов.
Отличается большим рабочим полем экрана, высокой чувствительностью. У осциллографа С1-102 два канала усиления, один из которых имеет дифференциальный вход, и одна развертка. Также предусмотрена модуляция яркости луча, поиск положения луча в случае выхода изображения за пределы экрана ЭЛТ, автоматическое регулирование яркости воспроизведения периодических сигналов в зависимости от устанавливаемого коэффициента развертки.
| Параметр | Значения |
| Вертикальное отклонение | |
| Полоса пропускания | 0МГц-10МГц; |
| Коэффициент отклонения | 0,5мВ/дел.-20В/дел. (до 10МГц); |
| Погрешность С1-102 | 4%; |
| Входное сопротивление | 1 МОм; |
| Емкость | 60пФ. |
| Горизонтальное отклонение | |
| Коэффициент развертки | 0,04мкс/дел.-5с/дел. (с 5-кратной растяжкой); |
| Погрешность | 4%, 10% (с растяжкой); |
| Тип индикатора | ЭЛТ 17ЛО4М; |
| Рабочая часть экрана | 100х120мм; |
| Потребляемая мощность | 120В∙А; |
| Габаритные размеры | 200х280х480мм; |
| Масса С1-102 | 15кг. |
