ПТНЧ преобразователь тока и напряжения в частоту

преобразователь тока и напряжения в частоту ПТНЧ

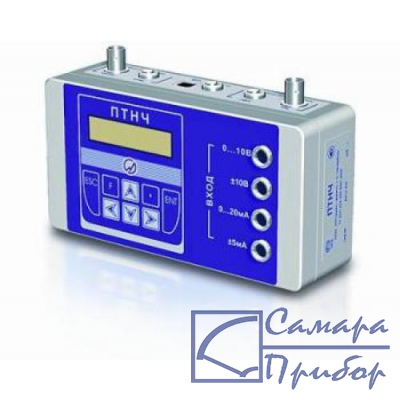

Фото ПТНЧ

Новый прибор, цена с НДС:

по запросу

Как купить ПТНЧ в Новосибирске

Производитель: Россия

Госреестр РФ: 34892-07

Статус: производится

Наличие в Новосибирске: уточняйте у менеджеров

Обратите внимание!

Работаем только с юридическими лицами и ИП
Оплата по безналичному расчету
Гарантия на приборы: от 12 месяцев
Приборы с поверкой в наличии
Доставка в Новосибирск и в другие города России

Варианты обозначения: ПТНЧ

Назначение преобразователя тока и напряжения в частоту:

преобразования выходных сигналов измерительных преобразователей напряжения, тока, мощности, имеющих выходной сигнал в виде постоянного напряжения или тока в частоту;
деления частоты входного импульсного сигнала;
определения погрешности счетчиков электрической энергии с импульсным выходом методом сравнения частоты эталонного и поверяемого счетчика.

Особенности преобразователя тока и напряжения в частоту:

комплектация метрологических лабораторий (в том числе передвижных);
поверка измерительных преобразователей напряжения, тока, мощности, частоты, имеющих выходной сигнал в виде постоянного напряжения или тока;
комплектация установок для поверки счетчиков электрической энергии с импульсным выходом;
деления частоты выходного импульсного сигнала счетчиков электрической энергии.

Преобразователь выполняет:

преобразование мгновенных значений входных сигналов постоянного тока или напряжения в частоту пропорциональную значениям входного сигнала;
деление входной частоты с заданным коэффициентом деления от 1 до 8192. Частота входного сигнала может лежать в диапазоне от 0,001 Гц до 100 кГц.

Преобразователь обеспечивает измерение с последующей передачей на персональный компьютер (ПК):

измеренных значений постоянного напряжения и тока;
значения выходной частоты;
измеренного значения отношения частот поверяемого и эталонного счетчика электроэнергии.

Преобразователь ПТНЧ используется совместно с приборами Энергомонитор-3.1КМ, а также в составе установок УПП МЭ-3.1К

Основные технические характеристики преобразователя тока и напряжения в частоту:

Измеряемые величины	Диапазоны измерений	Пределы и вид допускаемой основной погрешности измерений	Примечание
Значение напряжения постоянного тока (U_DC), В	от 0 до 1.5Uн	приведенная ±0.05%* ±0.02%**	Для входа 0…10 В
Значение напряжения постоянного тока (U_DC), В	от 0 до ±1.5Uн	приведенная ±0.05%* ±0.02%**	Для входа ±10 В
Значение постоянного тока (I_DC), А	от 0 до 1.5Iн	приведенная ±0.05%* ±0.02%**	Для входа 0…20 мA
Значение постоянного тока (I_DC), А	от 0 до ±1.5Iн	приведенная ±0.05%* ±0.02%**	Для входа ±5 мA
Коэффициент деления частоты входного импульсного напряжения	от 1 до 8192	относительная ±0.003 %	Амплитуда импульсов от 3 до 15 В
Коэффициент деления частоты входного импульсного напряжения	от 1 до 8192	относительная ±0.003 %	Частота входного сигнала от 0.001 до 100000 Гц
Отношение частот поверяемого и эталонного счетчика электроэнергии	от 0.000001 до 1	относительная ±0.003 %	Амплитуда импульсов от 3 до 15 В

* Для Преобразователя «ПТНЧ – 0.05».

** Для Преобразователя «ПТНЧ – 0.02».

Отсутствия знаков *, ** означает, что данное значение действительно для обоих вариантов исполнения: Пре- образователя «ПТНЧ – 0.05» и Преобразователя «ПТНЧ – 0.02».

Общие технические характеристики преобразователя тока и напряжения в частоту:

Параметр	Значения
Номинальные значения измеряемого напряжения постоянного тока (UнDC), В	+10, ±10
Номинальные значения измеряемого постоянного тока (IнDC), мA	+20, ±5
Потребляемая мощность, не более, ВА	10
Среднее время наработки на отказ То, не менее, час	44000
Температура окружающего воздуха, °С	от +10 до 55
Относительная влажность воздуха, %	до 90 при 30°С
Атмосферное давление, кПа (мм рт. ст.)	от 70 – 106,7 (537 – 800)
Питание	от сети переменного тока 190…264В, 50(±5%) Гц, при коэффициенте несинусоидальности не более 5%, через адаптер питания
Габаритные размеры (длина, ширина, высота),не более, мм	185х110х60
Степень защиты корпуса	IP 40
Масса, не более, кг	0,5

Комплект поставки:

Преобразователь тока и напряжения в частоту ПТНЧ
Адаптер питания от 220 В (UВЫХ = 12В, IВЫХ = 1.2А)
Кабель для связи с ПК по сети Ethernet 1Гб (RJ-45)
Кабель для связи с Энергомонитором ПТНЧ-ЭМ (4F-4F)
Кабель для связи с Измерительными преобразователями ПТНЧ-ИП (4F)
Кабель для связи с Энергомонитором ПТНЧ-ЭМ (СР-СР)
Кабель Fвх для связи с электросчетчиками (СР)
Программное обеспечение «Энергоформа УППУ» (EnfCalibrationRig)
Руководство по эксплуатации
Методика поверки
Упаковка

Дополнительная комплектация:

(Поставляется по отдельному заказу)

Пульт формирования импульсов ПФИ
Устройство фотосчитывающее УФС-И
Устройство фотосчитывающее УФС-Э

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
