П6-65 антенна измерительная

Антенна П6-65 предназначена для работы в полевых, заводских и лабораторных условиях и может комплектоваться опорно-поворотным устройством (ОПУ), обеспечивающим ориентацию антенны по азимуту, углу места, плоскости поляризации и высоте.

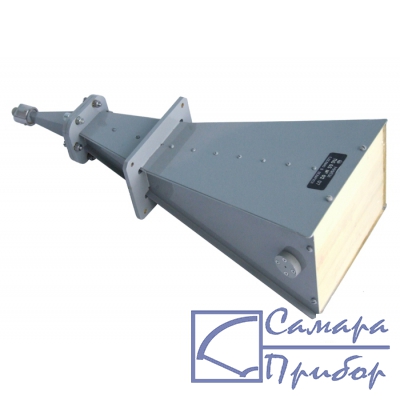

Антенна П6-65 представляет собой рупор, выполненный как одно целое с диапазонным волноводно-коаксиальным переходом Для коррекции фазовых искажений и обеспечения нормальной формы диаграммы направленности в рабочем диапазоне частот в апертуре измерительной антенны установлена линза из пенопласта.

Антенна измерительная П6-65 совместно с измерительными приемными устройствами и генераторами применяется для измерения плотности потока мощности электромагнитного поля синусоидальных, шумовых и импульсных сигналов, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.

• Рабочий диапазон частот от 2,0 до 25,95 ГГц;
• Эффективная площадь: в диапазоне частот от 2 до 15 ГГц 25 см²; в диапазоне частот от 15 до 25,95 ГГц 15 см²;
• Коэффициент стоячей волны входа (КСВ) не более 2,0
• Уровень сигнала при ортогональной поляризации не более -20 дБ;
• Уровень боковых лепестков не более минус 8 дБ;
• Рабочие условия эксплуатации антенны: температура окружающего воздуха от минус 50 до плюс 60°C;
• Входной соединитель - стандартный коаксиальный разъём или SMA-типа.
