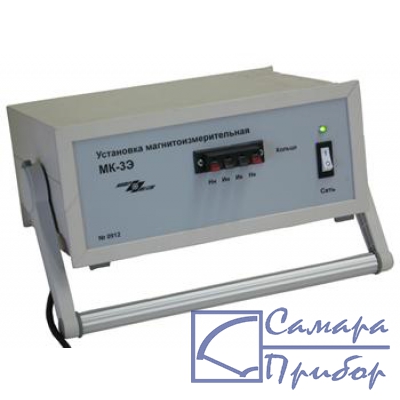

МК-3Э Установка магнитоизмерительная

Установка магнитоизмерительная МК-3Э предназначена для автоматического измерения магнитных характеристик кольцевых образцов магнитно-мягких материалов по методике ГОСТ 8.377 и протяженных образцов в соленоиде СД-3.

- Объектом контроля являются кольцевые и протяженные образцы из магнитомягких материалов; - Размеры кольцевых образцов: внутренний диаметр от 4 мм до 80 мм, наружный диаметр от 6 мм до 100 мм, высота от 4 мм до20 мм. Допускается измерение образцов других размеров Допуски на геометрические размеры образцов по ГОСТ 8.377. Размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения; - Размеры протяженных образцов для измерения в соленоиде: пакет из полос длиной от 100 мм до 400 мм, сечением - квадрат со стороной от 1 мм до 10 мм; пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм. Допускается измерение образцов других размеров. Размеры образцов вводятся оператором с клавиатуры перед началом измерения; - Материал образцов - магнитно-мягкие сплавы и электротехнические стали; - Измеряемые характеристики кольцевых образцов:

• магнитная петля гистерезиса B(H) по точкам, Тл, А/м;
• основная кривая намагничивания B(H) по точкам, Тл, А/м;
• остаточная индукция B _r, Тл;
• коэрцитивная сила по индукции H _cB, А/м;
• максимальная магнитная проницаемость mm;
• магнитная проницаемость me в заданном поле;
• начальная магнитная проницаемость mн;
• индукция в заданном поле.

- Измеряемые характеристики протяженных образцов:

• коэрцитивная сила по индукции Hc _B, А/м;
• коэрцитивная сила по намагниченности HcJ _.

- Диапазоны изменения намагничивающего тока для кольцевых образцов: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А, шестой - 0-10А. Погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне; - Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А. Погрешность установки тока при измерении не более +0,5% от максимального значения; - Относительная погрешность измерений для доверительной вероятности 0.95, не более:

• измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах);
• измерения остаточной индукции B _r+2 % (на кольцевых образцах);
• измерения коэрцитивной силы по индукции H _cB+2 % (на кольцевых образцах и образцах протяженной формы);
• измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах);
• измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах);
• измерения индукции в заданном поле +2 % (на кольцевых образцах).

Установка магнитоизмерительная МК-3Э обладает следующими эксплуатационными характеристиками:

- напряжение питания, В, от сети 220 + 22; - потребляемая мощность при питании от сети, ВА, не более 600; - габаритные размеры, мм, 290х125х200; - масса, кг, не более 15.

- Установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения; - Установка допускает непрерывную работу в течение 8 часов и более; - Установка подлежит поверке в организациях, аккредитованных на право поверки, не реже 1 раза в 3 года.

• Электронный измерительно-управляющий блок и стабилизирующий источник намагничивающего тока в едином корпусе (электронный блок МК-ЗЭ);
• Носитель с дистрибутивом программного обеспечения;
• Руководство по эксплуатации;
• Свидетельство о поверки Госстандарта магнитоизмерительной установки МК-3Э;
• Компьютер;
• Стандартный образец предприятия.
