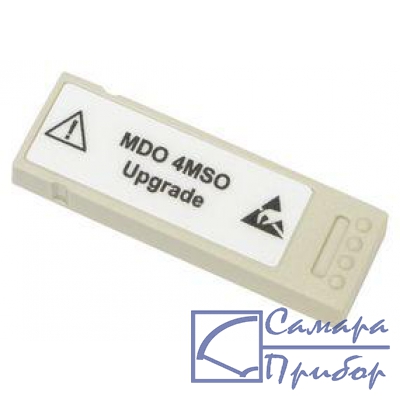

Фото MDO4MSO|
Новый прибор, цена с НДС:
по запросу
|
Добавление 16 цифровых каналов; в комплекте с цифровым пробником P6616 и принадлежностями. Перманентное обновление любой модели с помощью одноразового аппаратного ключа для прикладных программ. С помощью аппаратного ключа выполняется разблокировка функции, после чего ключ больше не нужен.
| Параметр | Значение | |
| Число входных каналов | 16 цифровых каналов (D15 – D0) | |
| Пороги | Общая настройка для группы из 8 каналов | |
| Выбор значений порогов | ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем | |
| Диапазон значений порогов, настраиваемых пользователем | ±40 В | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного порога) | |
| Максимальное входное напряжение | ±42 Впик (тип.) | |
| Максимальный динамический диапазон входного сигнала | 30 Впик-пик, ≤200 МГц 10 Впик-пик, >200 МГц | |
| Минимальный размах напряжения | 400 мВпик-пик | |
| Входной импеданс пробника | Входное сопротивление | 100 кОм |
| Входная емкость | 3 пФ | |
| Разрешение по вертикали | 1 бит | |
| Система горизонтального отклонения цифровых каналов | ||
| Максимальная частота дискретизации (основной режим) | 500 Мвыб./с (разрешение 2 нс) | |
| Максимальная длина записи (основной режим) | 20 млн. точек | |
| Максимальная частота дискретизации (режим MagniVu) | 16,5 Гвыб./с (разрешение 60,6 пс) | |
| Максимальная длина записи (режим MagniVu) | 10 000 точек с центрированием относительно точки запуска | |
| Минимальная регистрируемая длительность импульса | 1 нс | |
| Сдвиг фаз между каналами (тип.) | 200 пс (тип.) | |
| Максимальная частота переключения входа | 500 МГц (максимальная частота синусоидального сигнала, который можно воспроизвести в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения.) | |
