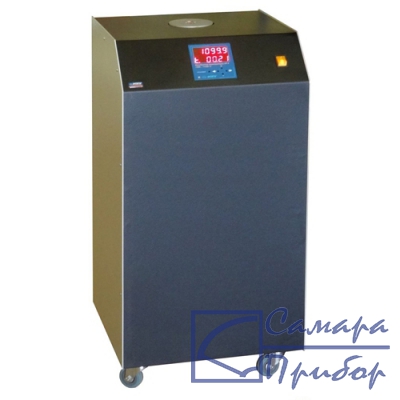

Фото КТ-3|
Новый прибор, цена с НДС:
708 576,00 руб.
поверка: включена в стоимость
|
Калибратор температуры КТ-3 предназначен для воспроизведения температуры в диапазоне +300…+1100 °С. КТ-3 используется в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке. КТ-3 удовлетворяет требованиям к эталонам 3-го разряда по ГОСТ 8.558-2009. Совместно с калибратором КТ-3 для поверки и калибровки термоэлектрических преобразователей удобно использовать многоканальный прецизионный измеритель температуры МИТ 8.10М, так как МИТ 8.10М имеет высокую точность измерений и возможность компенсации холодного спая ТП.
В приборе реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным термоэлектрическим преобразователем. Основными узлами калибратора являются: металлический (никелевый) блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный термоэлектрический преобразователь и прецизионный измеритель/регулятор температуры. Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми и внутренним эталонным термопреобразователями. Эталонный термоэлектрический преобразователь, расположенный в металлическом блоке, предназначен для определения температуры этого блока и как следствие температуры поверяемых термопреобразователей. По эталонному термопреобразователю осуществляется регулирование температуры металлического блока прецизионным измерителем/регулятором.
КТ-3 выполнен в виде напольного прибора, что очень удобно при работе с длинными термопреобразователями, так как калибратор обладает хорошей устойчивостью к опрокидыванию и не большой высотой. Текущая температура калибратора (температура металлического блока) отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. После выхода калибратора на заданную температуру (уставку) во вспомогательной строке дисплея появится таймер, который в часах и минутах будет отображать время с момента выхода калибратора на уставку. Установка температуры осуществляется при помощи клавиатуры. В комплект поставки входит программное обеспечение, которое позволяет калибровать КТ-3 для точного воспроизведения заданной температуры.
| Параметр | Значение |
| Диапазон воспроизводимых температур, °С | +300… +1100 |
| Допускаемая погрешность воспроизведения температуры, °С * | ± (0.2+0.001*t) |
| Нестабильность поддержания температуры за 30 минут, °С | ±0.3 |
| Разность воспроизводимых температур в отверстиях одного диаметра, °С | 0.1 |
| Рабочая зона от дна отверстий, мм | 0… 40 |
| Неоднородность температурного поля по высоте рабочей зоны, °С | ±0.7 |
| Дискретность задания температуры регулирования, °С | 0.01 |
| Разрешающая способность, °С | 0.01 |
| Время выхода на заданную температуру, мин | 150 |
| Диаметры отверстий в блоке, мм | 7, 9, 11, 16 |
| Глубина отверстий в блоке, мм | 370 |
| Условия эксплуатации | |
| Напряжение питающей сети, В | 220±22 |
| Нестабильность питающей сети, В | ±4.4 |
| Частота питающей сети, Гц | 50±1 |
| Температура окружающей среды, °С | +10…+35 |
| Относительная влажность, % | 10… 80 |
| Атмосферное давление, кПа | 84... 106.7 |
| Общие характеристики | |
| Потребляемая от сети мощность, Вт | 2000 |
| Размеры, мм | 400 x 750 x 400 |
| Масса, кг | 20 |
| Связь с компьютером | RS-232C |
* Допускаемая погрешность воспроизведения температуры включает в себя: - погрешность из-за нестабильности поддержания температуры; - погрешность из-за разности воспроизводимых температур в каналах с одинаковыми диаметрами; - погрешности из-за неоднородности температурного поля по высоте рабочей зоны; - погрешность измерителя температуры КТ-3. t — уставка калибратора в °С.
| № | Наименование | Количество |
| 1 | Калибратор температуры КТ-3 | 1 |
| 2 | Компакт-диск с программным обеспечением | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Кабель связи прибора с ПК через интерфейс RS-232С | 1 |
| 5 | Сетевой шнур | 1 |
