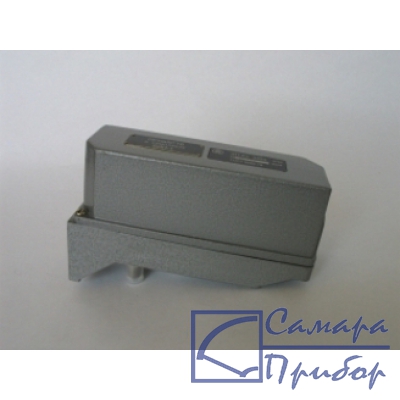

ЭП-Ех Преобразователь электропневматический

Свидетельство о взрывозащите электрооборудования ЦС ВЭ ИГД № 2001 С.104.

Преобразователь электропневматический (электропневмо-преобразователь) ЭП-Ех предназначен для преобразования унифицированного непрерывного сигнала постоянного тока в унифицированный пропорциональный пневматический непрерывный сигнал.

Электропневмопреобразователь ЭП-Ех состоит из блока преобразователя электропневматического ЭП-Ех и барьера искрозащиты пассивного БИП-1.

Блок электропневматического преобразователя имеет маркировку взрывозащиты “0ЕхiаIIСТ6 в комплекте с БИП-1”, соответствует требованиям ГОСТ 22782.5-78 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Барьер БИП-1 имеет маркировку взрывозащиты “ЕхiaIIСТ6 в комплекте с ЭП-Ех”.

Блок электропневмопреобразователя имеет коррозионностойкое исполнение ЭП-Ех-Ор, предназначенное для эксплуатации в среде, содержащей до 10 мг/м3 сероводорода или сернистого ангидрида и в аварийных ситуациях (в течении 3-4 часов) до 100 мг/м3 сероводорода или сернистого ангидрида до 200 мг/м3.

Основные технические характеристики

Диапазон изменения входного сигнала постоянного тока 0–5; 0–20 или 4–20 мА.
Входное сопротивление блока преобразователя электропневматического при температуре (20±5) ° С в зависимости от входных сигналов не более:

• (580±30) Ом – для входного сигнала 0–5 мА;
• (115±15) Ом – для входных сигналов 0–20 мА и 4–20 мА.

Выходной сигнал пневматический аналоговый 20—100 кПа.

Предел допускаемой основной погрешности электропневмопреобразователя, в процентах от номинального диапазона изменения выходного сигнала 80 кПа, не более ±1%.

Номинальное значение давления воздуха питания 140 кПа.

Для подготовки воздуха питания блока электропневматических преобразователей рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.

Расход воздуха питания преобразователя в установившемся режиме не более 1,25 л/мин.

Преобразователи электропневматические комплектуются монтажными частями, обеспечивающими:

• Крепление на стене, на трубе, на щите;
• штуцерное соединение типа 00-01-1, 00-02-2, 00-03-3, 00-04-3 по ГОСТ 25165-82.

Климатические исполнения электропневмопреобразователей:

• У1, но для работы при температуре от минус 50 до плюс 50 ° С и относительной влажности до 95% при 35 ° С;
• Т2, но для работы при температуре от минус 50 до плюс 50 ° С и относительной влажности до 100% при 35 ° С.

Масса преобразователей электропневматических не более 1,3 кг.

Оформление заказа

При заказе необходимо указать:

1. Наименование электропневмопреобразователя
2. Условное обозначение (составляется по структурной схеме, приведенной ниже)
3. Обозначение ТУ

Структура условного обозначения преобразователей

Примечание. *“Ор” – указывается только для электропневмопреобразователей.

Пример заказа

1. Преобразователь электропневматический ЭП-Ех в пылеводозащитном исполнении с входным сигналом 4—20 мА, климатического исполнения У1, с барьером БИП-1. “ГСП. Преобразователь электропневматический ЭП-Ех-3324 ТУ 25-2472.0070-89 с барьером БИП-1”.
2. Преобразователь электропневматический ЭП-Ех в коррозионностойком исполнении с входным сигналом 4—20 мА климатического исполнения У1, с барьером БИП-1. “ГСП. Преобразователь электропневматический ЭП-Ех-Ор-3334 ТУ 25-2472.0070-89 с барьером БИП-1”
