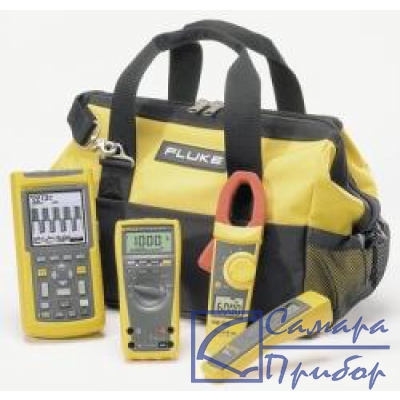

Фото Fluke 123-179|
прибор не поставляется
|
| Параметр | Значение |
| Тип | осциллограф-мультиметр, запоминающий, портативный, цифровой |
| Полоса пропускания | 20 МГц |
| Частота дискретизации | 25 МГц |
| Память | 512 байт на канал |
| Синхронизация | по фронту, по видеосигналу, авто, автоколебательный, ждущий, однократный |
| Встроенный прибор | регистратор, мультиметр |
| Дисплей | монохромный |
| Интерфейсы | USB как опция, RS-232 как опция |
| Прочее | автономное питание |
| Режимы работы | самописец, выборка, накопление, пиковый детектор, автоизмерения, сглаживание |
| Количество каналов | 2 |
Компактные промышленные приборы серии Fluke 120 Industrial Scopemeter - представляют собой надежный двухканальный осциллограф, мультиметр и самописец в одном, доступном по цене и удобном в работе, приборе.
Fluke 123-179 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей постоянного и переменного тока, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля.
| Осциллограф Fluke 123 | |
| Канал вертикального отклонения | |
| Полоса пропускания (-3 дБ) | 0…20 МГц |
| Коэф. отклонения (Коткл.) | 5 мВ/дел…500 В/дел |
| Погрешность установки Коткл. | ± (1 % + 0,05 х Коткл. ) |
| Время нарастания | < 17,5 нс |
| Входной импеданс | 1 МОм / 20 пФ |
| Макс. входное напряжение | 600 В ср. кв. |
| Режимы работы | Канал 1 (2), канал 1 (2) инвертированный, каналы 1 и 2 |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 20 нс/дел…5 с/дел |
| Погрешность установки Кразв. | ± (0,1 % + 0,04 х Кразв. ) |
| Режимы работы | Основной, медленная развертка Roll (1…60 с/дел) |
| Синхронизация | |
| Источники синхросигнала | Канал 1, канал 2, внешний |
| Режимы запуска развертки | Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM) |
| Фильтры синхронизации | Связь по перемен. или пост. току |
| Вход внешней синхронизации | Оптически изолированный вход, кабель ITP120 (опция) |
| Сбор данных | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 25 МГц (однокр. сигнал); эквив. 1,25 ГГц (периодич. сигнал) |
| Режимы сбора данных | Выборка, пик. детектор (> 40 нс), сглаживание, накопление |
| Автоматические измерения | |
| Функции по вертикали | U (I) переменное, постоянное, переменное со смещением, пик, дБ (дБ, дБм/50 Ом, дБм/600 Ом), коэф. амплитуды |
| Функции по горизонтали | Частота, +/- коэф. заполнени, +/- ширина импульса, фаза |
| Мультиметр | |
| Макс. пределы измерений | 1250 В, 10 МА (с датчиком), 30 МОм, 50/70 МГц (123 / 124), 500 мкФ, 800 °C (с датчиком), 0…359°, 2…98 %, 1…10 |
| Макс. разрешение | 0,1 мВ; 10 мкА; 0,1 Ом; 1 Гц; 10 пФ; 0,1 °С; 1°; 0,1 % |
| Базовая погрешность | ± 0,5 % (постоянное напряжение) |
| Дополнительные функции | Δ-измерения, автоудержание |
| Регистратор TREND PLOT | |
| Режимы работы | График мин / макс/ ср. с метками даты и времени |
| Источник сигнала | Канал 1 (2), 1 и 2 |
| Длительность записи | 120 с (15 с/дел)…16 суток (48 ч/дел) |
| Общие данные | |
| Память | 2 осциллограммы, 10 профилей |
| ЖК дисплей | 8 х 9,6 дел (72 х 72 мм); 240х240 точек; подсветка |
| Напряжение питания | Внешнее через сетевой адаптер NiCd, макс. 4,5 ч |
| Габаритные размеры | 232 х 115 х 50 мм |
| Масса | 1,2 кг (с аккумулятором) |
| Мультиметр Fluke 179 | |
| Общие характеристики | |
| Аналоговая шкала (Барграф) | 33 сегмента |
| Измерение постоянного / переменного напряжения, В | 0,1- 1000 |
| Погрешность измерения постоянного напряжения, % | ±0,09 |
| Погрешность измерения переменного напряжения, % | ±1,0 |
| Измерение постоянного / переменного тока, А | 0,01- 10 |
| Сопротивление, МОм (Дискретность, Ом) | 50 (0,1) |
| Емкость | 1 нФ- 10000 мкФ |
| Частота | 0,01Гц- 100 КГц |
| Температура, С | -40 +400 |
| Клещи Fluke 336 | |
| Постоянное напряжение | |
| Диапазон | 0...600,0 В |
| Погрешность | 1% ± 5 единиц |
| Переменное напряжение | |
| Диапазон | 0...600,0 В |
| Погрешность | 1% ± 5 единиц |
| Постоянный ток | |
| Диапазон | 0...600,0 A |
| Погрешность | 2% ± 3 единиц |
| Переменный ток | |
| Диапазон | 0...600,0 A |
| Погрешность | 2% ± 5 единиц |
| Сопротивление | |
| Диапазон | 0...6000 Ом |
| Погрешность | 1,5%±5 единиц |
| Общие характеристики | |
| Пикфактор | 2,5 @ 600 A, 2,5 @ 600 A |
| Пусковой ток (время интеграции) | 100 мс |
| Проводимость | <=30 Ом |
| Срок службы батареи | 150 ч (щелочная) |
| Размеры/Вес | 238 x 79 x 41 мм / 0,312 кг |
| Инфракрасный термометр (пирометр) Fluke 61 | |
| Общие данные | |
| Дисплей с подсветкой для измерений в слабоосвещенных местах | Да |
| Фиксация значений температуры | Да |
| Диапазон | от -18 °C до 275 °C (-0 - 525 °F) |
| Мин./макс/средн. | Нет |
| Регистрация данных | Нет |
| Отношение расстояния к размеру пятна | 8:1 |
| Сигнализация о выходе за установленные пределы | нет |
| Резистивный датчик в качестве дополнительной принадлежности (контактное измерение температуры) | нет |
| Коэффициент излучения | Фиксированная величина 0,95 |
| Точность измерений | от -18 °C (0 °F) до -1 °C (30 °F): ± 3 °C (5 °F) свыше -1 °C (30 °F) до 275 °C (525 °F): ± 2% от показания или 2 °C (3,5 °F) (При стабильной температуре прибора в пределах 23-25 °C) |
