Фото Дельта-ПРО 3.31|
прибор не поставляется
|
Различные предприятия все чаще стали заказывать выделенные линии, чтобы увеличить плотность своего трафика. Необходимы линии, удовлетворяющие нормативам, которые указывают производители скоростных модемов. С ростом объема заказов и ужесточения условий, предъявляемых заказчиком, ситуация осложняется. Требуются новые эффективные решения.

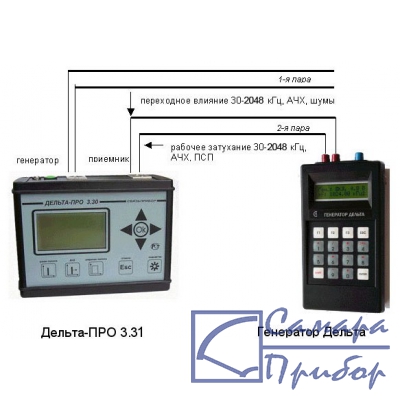

Кроме стандартных требований по изоляции, шлейфу, омической и емкостной асимметрии, линия тестируется на соответствие требований производителя оборудования (модемов) по параметрам, важнейшими из которых являются переходное влияние на ближнем конце и рабочее затухание выделенного участка. Кроме того, необходимо контролировать уровень шума и АЧХ линии. Весь комплекс частотных измерений эффективно и экономично обеспечиваются комплектом Дельта-ПРО 3.31 и генератором Дельта. Генератор Дельта - это стандартный блок генератора Дельта-ПРО 3.31, выполненный отдельным модулем, чтобы снизить стоимость комплекта. Генератор формирует сигналы на дальнем конце кабеля для измерения рабочего затухания прибором Дельта-ПРО 3.31, а также для ИКМ-аппаратуры ПСП сигналы в кодах AMI, HDB-3. Дельта-ПРО 3.31 измеряет рабочее и переходное затухание, широкополосный и узкополосный шум на любой частоте в диапазоне от 30 кГц до 2048 кГц. Измеритель может работать на одной частоте, а может выбрать рабочую сетку частот, которые назначает сам пользователь, чтобы прибор измерил АЧХ по переходному и рабочему затуханию. Прибор автоматически тестирует десятки и сортирует пары по степени пригодности. Результаты выводятся на графический дисплей и хранятся в памяти прибора. Экономичным решением для всего комплекса измерений на кабеле также может стать ИРК-ПРО Дельта - кабельный прибор ИРК-ПРО с встроенным Дельта-ПРО 3.31.
Дельта-ПРО: включен в государственный реестр № 28434-04.
Сертификат об утверждении типа средств измерений ГОСТ № 19616.
Сертификат соответствия Госстандарта РОСС RU. МЕ 48. Н 01729
| Параметр | Значение |
| Генератор Дельта | |
| Диапазон 2048-1024 кГц | 8 кГц |
| 1024-512 кГц | 4 кГц |
| 512-256 кГц | 2 кГц |
| 256-128 кГц | 1 кГц |
| 128-64 кГц | 0,5 кГц |
| 64-32 кГц | 0,25 кГц |
| Выходной уровень | 8 ± 1 дБн |
| Тип выходного сигнала | Гармонический |
| Выход передатчика симметричный, затухание асимметрии | не более -40 дБ |
| Указанные параметры сигналов обеспечиваются на нагрузке | 120 ± 6 Ом |
| Приемник (узкополосное измерение уровня) | |
| Диапазон 2048-1024 кГц | 8 кГц |
| 1024-512 кГц | 4 кГц |
| 512-256 кГц | 2 кГц |
| 256-128 кГц | 1 кГц |
| 128-64 кГц | 0,5 кГц |
| 64-32 кГц | 0,25 кГц |
| Диапазон измеряемых уровней | от -100 до +1 дБо (0 дБо = 8 дБн) |
| Погрешность измерения нулевого уровня | Не более ± 1 дБ |
| Погрешность измерения в диапазоне: | Не более ± 1 дБ Не более ± 2 дБ Не более ± 3 дБ |
| Уровень собственных шумов (без внешних шнуров приемника и генератора) | не более -100 дБо |
| Приемник (широкополосное измерение уровня) | |
| Диапазон частот | от 40 кГц до 2 МГц |
| Диапазон измеряемых уровней | от -60 до +1 дБо (0 дБо = 8 дБн) |
| Погрешность измерения нулевого уровня | не более ± 1 дБ |
| Погрешность измерения в диапазоне: | Не более ± 1 дБ Не более ± 2 дБ Не более ± 4 дБ |
| Уровень собственных шумов (без внешних шнуров приемника и генератора) | не более -60 дБо |
| Вход приемника симметричный, затухание асимметрии | не более -40 дБ |
| Входное сопротивление | 120 ± 6 Ом |
| Общие | |
| Температура окружающей среды | -20 ÷ +50°С |
| Относительная влажность воздуха | до 90% при 30°С |
| Питание | встроенный аккумулятор 12В (0,8 АЧ) ЗПУ 220В |
| Габариты | 140х170х90 см |
