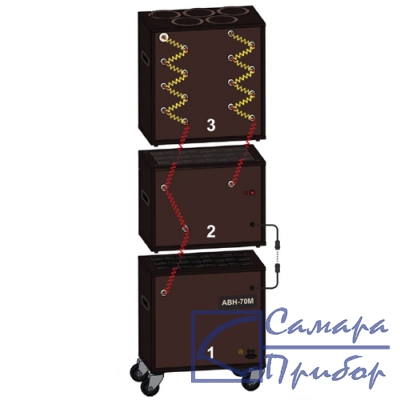

Фото АВН-70М|
Новый прибор, цена с НДС:
по запросу
|
Нагрузка АВН-70М является модификацией АВН-70 и предназначена для проведения испытаний различных видов высоковольтного и низковольтного электро-технического оборудования не только в стационарных лабораториях, но и в полевых условиях выездными бригадами.
АВН-70М состоит из трех модулей, сборка которых в единую конструкцию производится непосредственно вблизи объекта испытаний. Вес одного модуля не превышает 15 кг.
Принцип коммутации резисторных сборок АВН-70М перемычками на передней панели позволяет пользователям реализовать несколько десятков схем соединений для получения требуемых значений нагрузок в диапазоне от 0.75 МОм до 68 МОм.
Параметры АВН-70М полностью соответствуют всем требованиям методики поверки 2АМБ.169.001-01 МП аппаратов испытания диэлектриков «АИД-70М».
АВН-70М может использоваться для проведения поверок аппаратов АИД-70М, АИД-70Ц, Аист 50/70, СКАТ-70, АИП-70 и других. В соответствии с требованиями методики поверки «АИД-70М» нагрузка с различными значениями сопротивлений позволяет выполнить:
В качестве элементов нагрузки используются сборки из термостойких резисторов, впаянных в печатные платы. Сборки резисторов закреплены между боковыми стенками каркасов с помощью диэлектрических шпилек. Все соединения между сборками резисторов внутри блоков выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.
При сборке нагрузки модули устанавливаются друг на друга в определенной последовательности. Электрические цепи между модулями 1 и 2 соединяются с помощью специального разъема.
Для эффективного отвода тепла, выделяющегося в резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены в нижнем блоке. Забор воздуха осуществляется через отверстия в днище корпуса блока. Корпуса всех блоков имеют отверстия в нижних и верхних панелях для прохода потока воздуха.
Аварийное включение вентиляторов осуществляет термореле со встроенным датчиком температуры.
Схема включения нагрузки предусматривает подключение эталонного амперметра между клеммами «НН» и «Земля». Для защиты низковольтной цепи нагрузки установлены разрядники.
Задание (набор) необходимых параметров нагрузки осуществляется коммутацией единичных модулей с помощью перемычек со штекерами.Контактные клеммы размещены на передней панели корпуса нагрузки.
| Параметр | Значение |
| Наибольшее напряжение постоянного тока, кВ | 70 |
| Наибольшее ампл. значение переменного тока, кВ | 70 |
| Количество собираемых схем | 17 |
| Номинальные значения сопротивлений, МОм | 0,75;1,35;2,0;2,3;3,5; 6,4; 8,5; 9,3; 14,7; 20,0; 24,0; 32,0; 38,0; 49,0; 60,0; 64,0; 68,0 (± 5%) |
| Максимальная рассеиваемая мощность, Вт | 3500 |
| Режим работы при максимальной мощности 3500 Вт | Не менее 1 ч |
| Питание, В (сеть переменного тока 50 Гц) | 220 ± 10% |
| Потребляемая мощность, не более, Вт | 100 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | +5°С … +40°С 98 при 25°С от 84 до 106,7 |
| Габаритные размеры модулей, мм | 1 – 550 х 490 х 315 2 – 550 х 420 х 315 3 – 550 х 580 х 315 |
| Масса, кг | 50 ± 2 |
| Средний срок службы, лет, не менее | 10 |
| № | Наименование | Количество |
| 1 | Активная высоковольтная нагрузка АВН-70М | 1 |
| 2 | Шнур питания 220 В | 1 |
| 3 | Высоковольтная перемычка, комплект | 1 |
| 4 | Провод для подключения нагрузки | 1 |
| 5 | Комплект ящиков для транспортировки модулей | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Паспорт | 1 |
