Фото Атлет АГ-319Н|
Новый прибор, цена с НДС:
402 300,00 руб.
|

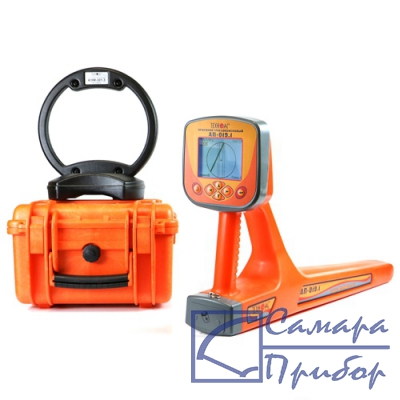

Комплект Атлет АГ-319Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
| Параметр | Значение |
| Приемник АП-019.1 | |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | Автоматическое - для 2D отображения «Трасса» |
| Полуавтоматическое или ручное (по выбору) - для «Графиков» | |
| Автоматическое или ручное (по выбору) - для режима «2-частоты» | |
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,01....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | параметры настройки и управления 2D визуализация положения трассы относительно прибора графики уровня сигнала с датчиков глубина залегания трассы ток сигнала |
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| Генератор АГ-120Т | |
| Параметр | Значение |
| Частоты генерируемого сигнала | Диапазон 200...9999 |
| Режимы генерации | |
| режим 1 | непрерывный |
| режим 2 | кратковременные посылки импульсов |
| режим 3 | трехчастотный |
| Выходные параметры | |
| Выходной ток максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А | 10 15 |
| Максимальное выходное напряжение, В - при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12 В - при питании от сетевого блока | 24 220 330 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт: - при автономном питании - с добавлением внешнегоаккумулятора 12 В - от сетевого блока питания, Вт | 120 непрерывно и «3F» 180 непрерывно и «3F» 70 |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Конструктивные параметры | |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Масса электронного блока, не более, кг | 12 |
| Диапазон эксплуатационных температур, °С | -30 …+60 |
| Параметр | Значение |
| Индуктивная антенна ИЭМ-301.3 | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
| № | Наименование | Количество |
| 1 | Приемник АП-019.1 | 1 |
| 2 | Генератор АГ-120Т | 1 |
| 3 | Антенна ИЭМ-301.3 | 1 |
| 4 | Источник питания ESP-240-13,5 | 1 |
| 5 | Кабель АГ120.02.010 | 1 |
| 6 | Кабель АГ120.02.020 | 1 |
| 7 | Кабель АГ120.02.030 | 1 |
| 8 | Контакт магнитный АГ120.02.090 | 1 |
| 9 | Штырь заземления АГ110.02.030 | 1 |
| 10 | Батарейка алкалиновая R14 | 4 |
| 11 | Сумка для антенны | 1 |
| 12 | Сумка для генератора | 1 |
| 13 | Сумка для приемника | 1 |
| 14 | Сумка для комплекта | 1 |
| 15 | Руководство по эксплуатации | 1 |
