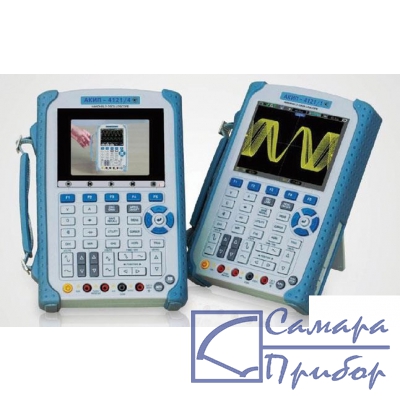

Фото АКИП-4121/1|
Новый прибор, цена с НДС:
по запросу
|
Портативный осциллограф-мультиметр с изолированными входами АКИП-4121/1 имеет два изолированных входа. Высокая частота дискретизации, длинная память и качественный дисплей при относительно невысокой стоимости гарантируют большую востребованность осциллографа-мультиметра АКИП-4121/1.
| Параметр | Значения |
| РЕЖИМ ОСЦИЛЛОГРАФА | |
| Канал вертикального отклонения (аналоговые каналы) | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…60 МГц |
| Погрешность установки Коткл | ± 3 % (при Котк 10 мВ/дел…5 В/дел); ± 4 % (при Котк 2 мВ/дел…5 мВ/дел) |
| Время нарастания | ≤ 5,8 нс |
| Входное сопротивление | 1 МОм±2% / 20 пФ±3 пФ |
| Максимальное входное напряжение | 300 Вскз (делитель 10:1); 150 Вскз (делитель 1:1) |
| Связь по входу | Открытый, закрытый, “земля” |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв) | 2 нс/дел…2000 с/дел |
| Погрешность установки Кразв | ±0,005 % |
| Режимы работы | Основной, ZOOM окна, самописец (ROL), X-Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1, Канал 2 |
| Тип синхронизации | По фронту, по длительности импульса, ТВ-синхронизация, по наклону (время нарастания/спада), чередующийся запуск (для наблюдения 2-х сигналов различной частоты) |
| Аналого-цифровое преобразование | |
| Разрядность АЦП | 8 бит |
| Макс. частота дискретизации | 1 ГГц, эквивалентная 25 ГГц (для периодического сигнала) |
| Объем памяти | Переключаемый: 512 кБ на канал (1 МБ при объединении каналов) |
| Режим сбора данных | Нормальный, усреднение, самописец (от 100мс/дел) |
| Измерения | |
| Автоматические | Частота, период, среднее, пик-пик, цикл скз, минимум, максимум, время нарастания; время спада, длит.+; длит |
| Функции | ΔU, ΔT, 1/ΔT (вручную, режим «слежение») |
| РЕЖИМ МУЛЬТИМЕТРА | |
| Постоянное и переменное (скз) напряжение | |
| Пределы измерения напряжений | DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 800 В |
| AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В (30 … 400 Гц) | |
| Разрешение | Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
| Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ | |
| Вх. сопротивление | 10 МОм |
| Погрешность | Пост.: ± 1 % ± 1 емр |
| Перем.: ± 1 % ± 3 емр | |
| Постоянный и переменный (скз)ток | |
| Предел измерений | 60 мА, 600 мА, 6 А, 10 А |
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА |
| Диапазон частот | 30 … 400 Гц |
| Погрешность измерения | Пост. ток: ± 1,5% ± 1емр (60 мА), ± 1% ± 1емр (600 мА), ± 1,5% ± 3емр (6 А, 10 А); |
| Перем. ток: ± 1,5% ± 3емр(60 мА), ± 1% ± 1емр (600 мА), ± 1,5% ± 3емр (6 А, 10 А) | |
| Сопротивление | |
| Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм |
| Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
| Погрешность | ± 1% ± 1емр (600 Ом…6 МОм); ± 1,5% ± 3емр (60 МОм) |
| Емкость | |
| Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ |
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ |
| Погрешность | ± 1% ± 1емр |
| Минимальное измеряемое значение емкости | 5 нФ |
| Дополнительные возможности | |
| Интерфейс | USB 2.0 для сохранения данных и дистанционного управления |
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия |
| Документирование | Запись и воспроизведение до 1000 кадров |
| Сохранение данных | Запись формы сигнала в стандартах Bmp, CSV |
| Доп. контроль | Проверка по шаблону (по маске): Годен/ Негоден |
| Общие данные | |
| ЖК-дисплей | Диагональ 14,5 см, QVGA (640 × 480); мультиметр - макс. инд. «6.000» |
| Интерфейс | USB 2.0 |
| Универсальное питание | ~220 В/ 50 Гц; <-> 8,5 В постоянное 1,5 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 4500 А*ч (сред. время автономной работы 3,5 часа) |
| Условия эксплуатации | 0 °С…40 °С; отн. влажность не более 75 % |
| Габаритные размеры | 245 × 163 × 52 мм |
| Масса | 3 кг (с аккумулятором) |
| № | Наименование | Количество |
| 1. | Портативный осциллограф-мультиметр с изолированными входами АКИП-4121/1 | 1 |
| 2. | Щупы мультиметра | 2 |
| 3. | Пробник осциллографа | 2 |
| 4. | Кабель USB | 1 |
| 5. | Адаптер питания~220 В | 1 |
| 6. | Сумка | 1 |
| 7. | Руководство по эксплуатации | 1 |
