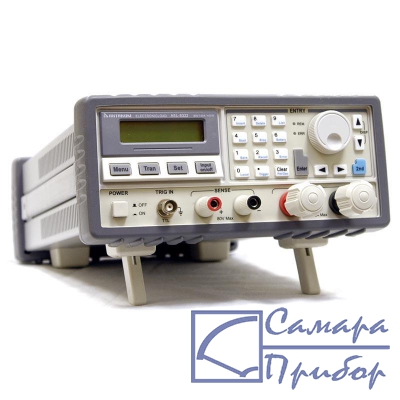

Фото AEL-8322|
Новый прибор, цена с НДС:
по запросу
|
Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 200 В, током нагрузки до 20 А, потребляемой мощностью до 200 Вт.
| Входные параметры | |
| Ток | 0~20 A |
| Напряжение | 0~200 В |
| Мощность | 200 Вт |
| Минимальное рабочее напряжение на всем диапазоне токов | 1,2 В |
| Режим постоянного тока | |
| Диапазоны | 0~2 A / 0~20 A |
| Разрешение | 0,1 мA / 1 мА |
| Погрешность | 0,1℅+5 мА / 0,1℅+10 мА |
| Режим постоянного напряжения | |
| Диапазон | 0~200 В |
| Разрешение | 2 мВ |
| Погрешность | 0.1℅+25 мВ |
| Режим постоянного сопротивления | |
| Диапазон | 0,0666~6,66 Ом / 6,66~666 Ом / 66,6~6660 Ом |
| Разрешение | 0,1 мОм / 2,6 мкСм*/0,29 мкСм |
| Погрешность | 0,5℅+40 мОм (I>3A) / 0,3%+375 мкСм (V>20 В)/ 0,3%+188 мкСм (V>20 В) |
| Режим постоянной мощности | |
| Диапазон | 0~200 Вт |
| Разрешение (<100 Вт/ ≥ 100 Вт) | 1 мВт/10 мВт |
| Погрешность | 0,2℅+600 мВт |
| Измерение тока | |
| Диапазоны | 0~2 A / 0~20 A |
| Разрешение | 0,1 мA / 1 мА |
| Погрешность | 0,05℅+4 мА / 0,05℅+8 мА |
| Измерение напряжения | |
| Диапазоны | 0~200 В |
| Разрешение | 1 мВ |
| Погрешность | 0,1℅+50 мВ |
| Измерение мощности | |
| Диапазон | 0~200 Вт |
| Разрешение (<100 Вт/ ≥ 100 Вт) | 1 мВт/10 мВт |
| Погрешность | 0,1℅+600 мВт |
| Скорость нарастания тока | |
| Верхний диапазон CC | 1 мА/мкс~2 A/мкс |
| Нижний диапазон CC | 100 мкА/мкс~200 мA/мкс |
| Разрешение | 1 мA/мкс |
| Погрешность | 3% + 10 мкс |
| Динамический режим | |
| Тип | Непрерывный, импульсный, переключаемый |
| Частотный диапазон | 0,38 Гц~50 кГц |
| Временной диапазон | 0~655,35 мс |
| Разрешение | 10 мкс |
| Погрешность | 0.2℅+10 мкс |
| Время нарастания/спада | 10 мкс~655,35 мс |
| Разрешение | 10 мкс |
| Погрешность | 0.2℅+10 мкс |
| Работа по списку | |
| Время шага | 10 мкс ~ 100000 с |
| Разрешение | 10 мкс |
| Погрешность | 0,2℅+10 мкс |
| Количество шагов | 1~50 |
| Цикл | 1~65535 |
| Список | 7 списков |
| Тестирование батарей | |
| Время разряда | 1 с~100 ч |
| Разрешений | 1 с |
| Погрешность | 0.2℅+1 с |
| Емкость батареи | 1 мА•ч~2000 А•ч |
| Разрешение | 1 мА•ч |
| Погрешность | 0,3℅+0,01А•ч |
| Короткое замыкание | |
| CCL Режим | 2,2 A |
| CCH Режим | 22 A |
| CV Режим | 0 В |
| CRL Режим | 0,06 Ом |
| CRM Режим | 6 Ом |
| CRH Режим | 60 Ом |
| CPV Режим | 220 Вт |
| CPC Режим | 0 Вт |
| Максимальная скорость нарастания | |
| Ток | 2 A/мкс |
| Напряжение | 0,6 В/мкс |
| Вход запуска | |
| Уровень | TTL , спадающий фронт |
| Длительность | ≥ 10 мкс |
| Максимальный входной уровень | |
| Ток | 22 A |
| Напряжение | 210 В |
| Режимы защиты | по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности |
| Защита от обратного тока | |
| Вход выключен | 25 A |
| Вход включен | 35 A |
| Пульсации + шум | |
| Ток (скз/пик-пик) | 3 мА/30 мА |
| Напряжение (скз) | 12 мВ |
| Общие данные | |
| Интерфейс | RS232; GPIB, USB - опция |
| Язык программирования | SCPI |
| Питание | Напряжение: переменное напряжение 110 В или AC 220 В±15℅ Частота: 48 ... 63 Гц |
| Вес | 5,8 кг |
